De geschiedenis van de high-end kabel

De XLR oorsprong

De XLR-connector (ook wel Cannon-stekker en Cannon-connector genoemd) is ontworpen door James H. Cannon in 1955.

In 1998 overgenomen door Amphenol. Later produceerde Switchcraft compatibele connectoren, gevolgd door Neutrik.
Deze XLR-connectoren zijn opgenomen in de internationale norm voor afmetingen, IEC 61076-2-10.

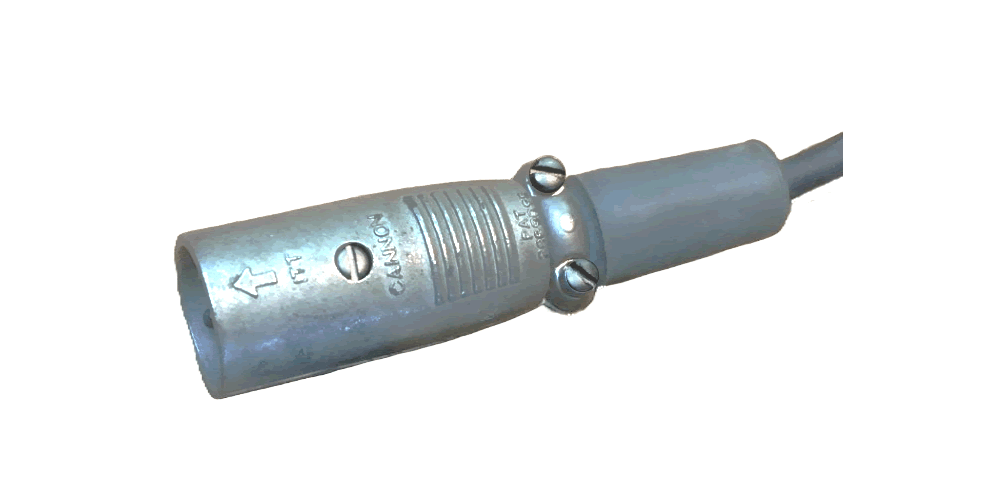

Oude Cannon-connector

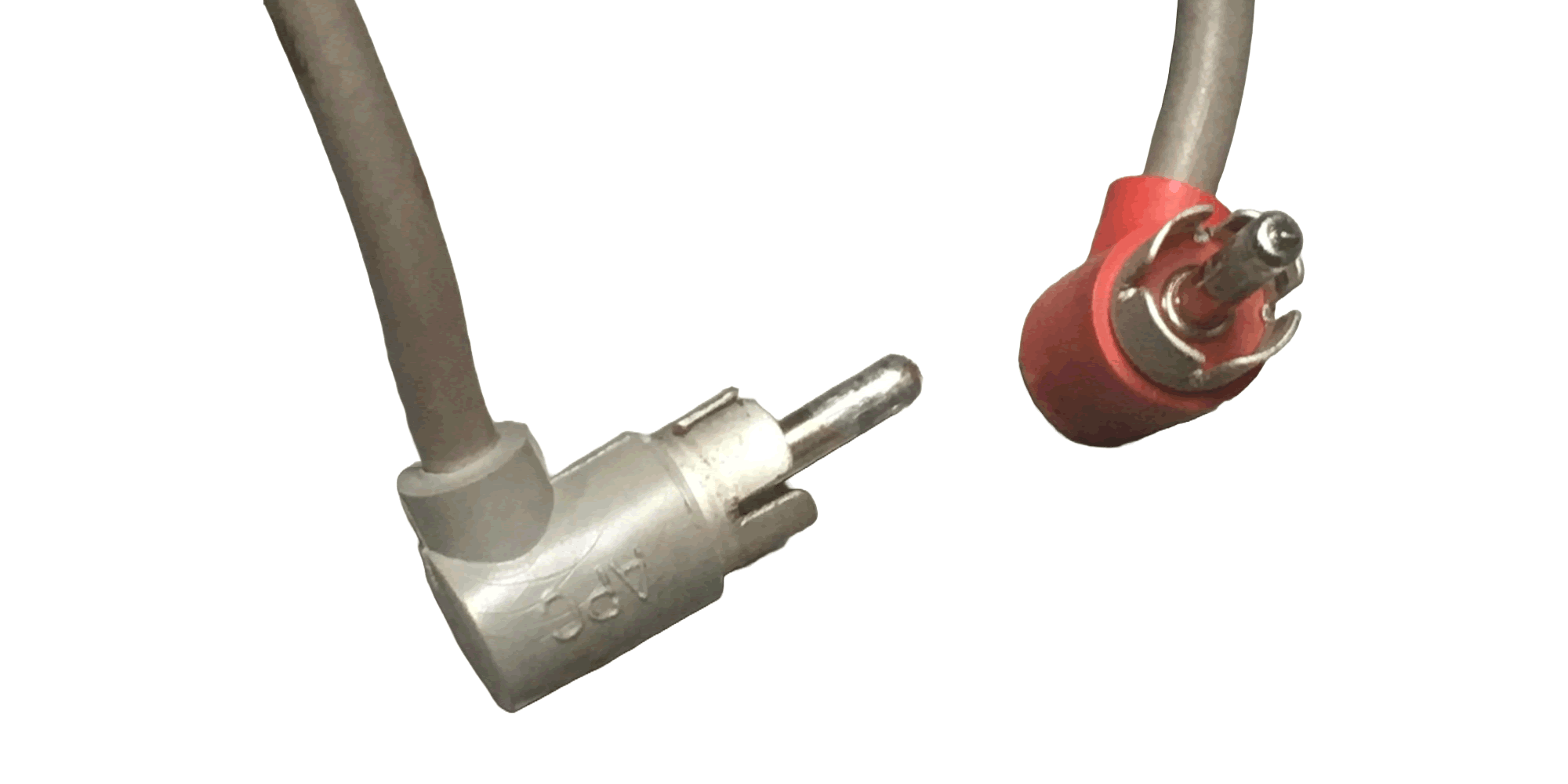

Oude RCA-connector

De RCA-connector Oorsprong

(ook wel Cinch-stekker genoemd als antoniem van de in Chicago gevestigde fabrikant Cinch) is ontworpen door Radio Corporation of America in de jaren 1930.

De specificatie van de contacten is:
Doorsnede 0,325 inch ((8.255) 8,3 mm)
Contactdiameter 0,125 inch ((3,175) 3,2 mm)

De oorsprong van de banaan-stekker

De allereerste banaanstekker werd in 1924 uitgevonden door de Duitse ingenieur Richard Hirschmann, oorspronkelijk voor gebruik in meetapparatuur zoals multimeters en laboratoriumvoedingen, vanwege de betrouwbare en eenvoudige verbinding; de naam komt van de licht uitpuilende, kromme vorm van de contactveer die lijkt op een banaan.

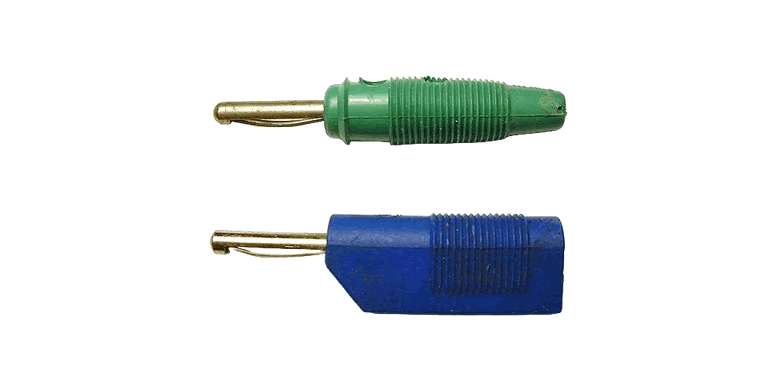

Oude Banaan-stekker met contactveer

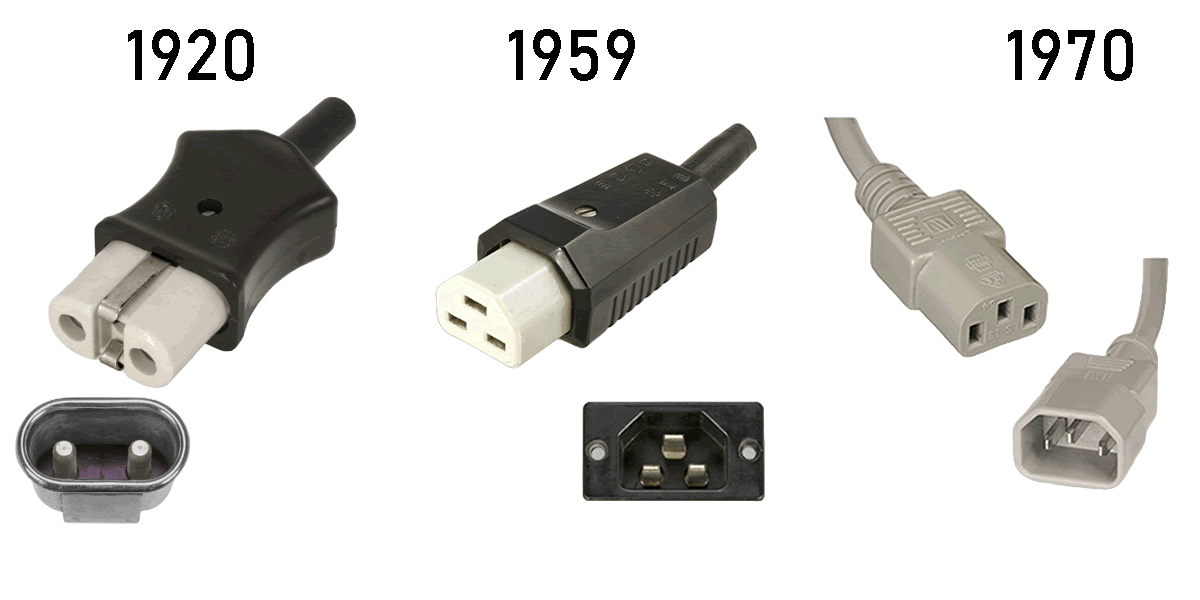

Verloop Apparaat-stekker

Het ontstaan van de C13 en de C14 apparaat-stekker

Een Duits patent uit 1959, verleend aan Fa. Leopold Kostal, toont kenmerken die typerend zijn voor IEC 60320-apparaatkoppelingen van de typen C9 tot en met C24, die in 1970 werden geïntroduceerd.
